Peyelesaian Struktur Statis tak Tentu Metode Cross

Diposting oleh Unknown on Kamis, 06 Juni 2013

Metode distribusi-momen (The Momen Distribusi Method) atau metode Cross, adalah  salah satu cara penyelesaian soal-soal Mekanika Teknik Statis tak Tentu. Metode ini merupakan salah satu pokok bahasan dalam mata kuliah ‘Mekanika Rekayasa 4’ di Jurusan Teknik Sipil Universitas Riau

Metode distribusi-momen ini pada mulanya dikemukakan oleh prof. Hardy cross pada tahun 1930 dan dipandang sebagai salah satu sumbangsi terpenting yang pernah diberikan kepada analisis struktural balok-kontinu dan kerangka kaku. Pada hakekatnya metode ini merupakan suatu cara untuk menyelesaikan persamaan-persamaan simultan di dalam ubahan-sudut dengan pendekatan berturut-turut, dengan derajat ketelitian berapa pun, sesuai dengan kehendak (Chu, 1992: 246).

Sebelumnya telah diposting pada artikel Arsip Tugas Mekanika Rekayasa 4 yang membahas tentang contoh Penyelesaian Soal Struktur Statis tak Tentu dengan Metode Gaya dan Metode dalil 3 Momen. Dan kali ini adalah update-an nya yaitu penyelesaian dengan metode Cross. Untuk teori mengenai Metode Cross / Distribusi Momen dapat diunduh di link berikut :

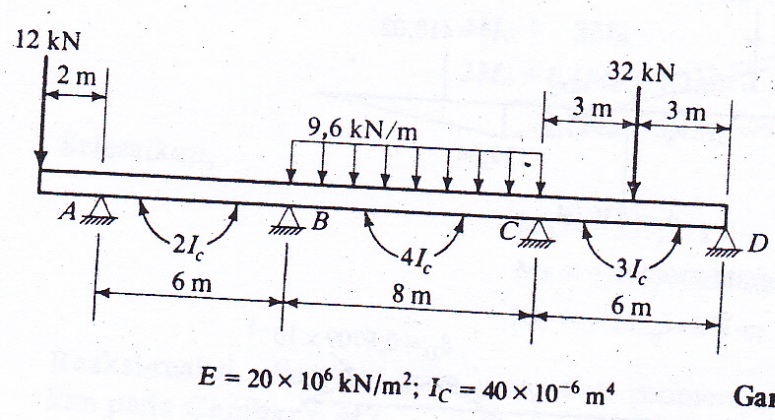

Berikut ini adalah contoh soal dibuku Analisa Struktur Lanjutan Jilid 1, oleh Chu Kia Wang. Halaman 175 soal latihan 6.1.

metode cross


Dan dibawah ini adalah Penyelesaian dengan metode Cross yang saya tulis. Mohon maaf karena tulisannya amburadul. Yang penting masih bisa terbaca...hehee.

metode cross

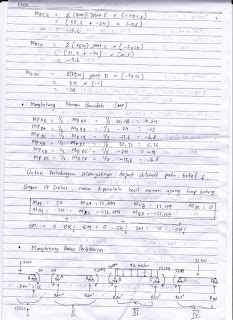

hal 1
metode cross
hal 2

metode cross
hal 3
metode cross
hal 4


Agar lancar menyelesaikan Metode Cross dibutuhkan bantuan Microsoft Excel. Karena untuk mendapatkan momen ujung tiap batang ( lihat gambar hal 3 )  perlu dilakukan beberapa kali siklus. Banyaknya siklus tergantung dari jenis dan jumlah perletakan serta jumlah batang. Dan untuk file excel nya dapat diunduh di link berikut :


Nah setelah didapatkan reaksi perletakan dan momen ujung tiap batang. Maka dapat dibuat gambar diagram bidang Momen ( BMD ) dan geser ( SFD )...

metode cross
gambar diagram gaya-gaya dalam
Dan untuk belajar cara membuat Excel Metode Cross bisa diunduh pada link berikut dibawah ini. dimana tutorial pembuatan Excel ini dibuat oleh ayah teman saya seorang dosen ahli Struktur di Teknik Sipil Universitas Islam Riau.


Untuk dapat menyelesaikan metode distribusi momen dengan tepat, perlu ketelitian yang tinggi. Metode ini menurut saya adalah yang paling mudah diantara semua metode Analisis Struktur tak tentu. Namun juga metode yang paling berpotensi untuk salah menghitung. Apalagi jika dikerjakan saat ujian dengan menggunakan kalkulator. Tentu sangat dibutuhkan kehati-hatian memperhatikan angka-angkanya. Cara satu-satunya untuk menghindari kesalahan adalah dengan Banyak Latihan.

Jika diikuti, dipelajari step by step Peyelesaian Struktur Statis tak Tentu Metode Cross dan didownload File-file yang saya berikan itu, InsyaAllah teman-teman Civilers sedunia bisa mudah mengerti. Oke selamat belajar ...

NB : mohon maaf jika ada kesalahan. .^^
